جت پرینتر صنعتی iKonMac E25

دستگاه IkonMac E25 یکی از پیشرفته ترین دستگاه های جت پرینتر ثابت سری آیکون مک است که از سیستم چاپ DOD بهره می برد و با هدهای XAAR ساخت انگلستان عملیات چاپ را انجام می دهد. یکی از مهم ترین مزیت های این دستگاه، امکان استفاده از هدهای مختلف متناسب با نوع کاربرد و نیاز خطوط تولید است.

این دستگاه قابلیت کار با سیستم های چاپ زیر را دارد:

• چاپ با سیستم HP تک هد نیم اینچی
• چاپ با سیستم HP دو هد نیم اینچی
• چاپ با سیستم HP تک هد یک اینچی
• چاپ با سیستم HP دو هد یک اینچی
• چاپ با سیستم DOD تک هد XAAR 128
• چاپ با سیستم DOD تک هد UV XAAR 126
• چاپ با سیستم DOD تک هد XAAR 382
• چاپ با سیستم DOD دو هد XAAR 382
• چاپ با سیستم DOD تک هد تا ارتفاع 5 سانتیمتر با جوهر UV SEIKO
• چاپ با سیستم DOD تک هد تا ارتفاع 7 سانتیمتر با جوهر UV EPSON
• چاپ با سیستم DOD دو هد تا ارتفاع 147 سانتیمتر با جوهر UV EPSON

IkonMac E25 یک جت پرینتر ثابت صنعتی است که قابلیت نصب روی اکثر خطوط تولید را دارد و به همین دلیل یکی از دستگاه های پرتقاضا در میان تولیدکنندگان و صاحبان صنایع محسوب می شود.

ابعاد دستگاه 31×20.5×10 سانتیمتر بوده و بدنه آن از جنس استیل ساخته شده است. در قسمت بالای دستگاه یک صفحه کلید قرار دارد که امکان تایپ متن های فارسی و انگلیسی را با اندازه های مختلف، به صورت فونت خطی یا نقطه ای فراهم می کند.

صفحه نمایش دستگاه به صورت لمسی (Touch) طراحی شده و علاوه بر آن می توان از صفحه کلید نیز برای وارد کردن اطلاعات استفاده کرد. این نمایشگر 6 اینچی دارای نور پس زمینه (Backlight) است و امکان کار در محیط های کم نور را نیز فراهم می کند.

بین صفحه نمایش و صفحه کلید چهار کلید میانبر قرار گرفته است:

• کلید اول: بازگشت به مرحله قبل
• کلید دوم: تیک سبز برای تایید هر مرحله
• کلید سوم: آیکون کره زمین که برای تنظیمات تخصصی و فنی توسط کارشناسان استفاده می شود.
• کلید چهارم: آیکون پرینت که با فشردن آن دستگاه آماده چاپ می شود و به شکل چند قطره نمایش داده شده است.

پس از روشن شدن دستگاه، آخرین پیام چاپ شده روی صفحه نمایش ظاهر می شود.

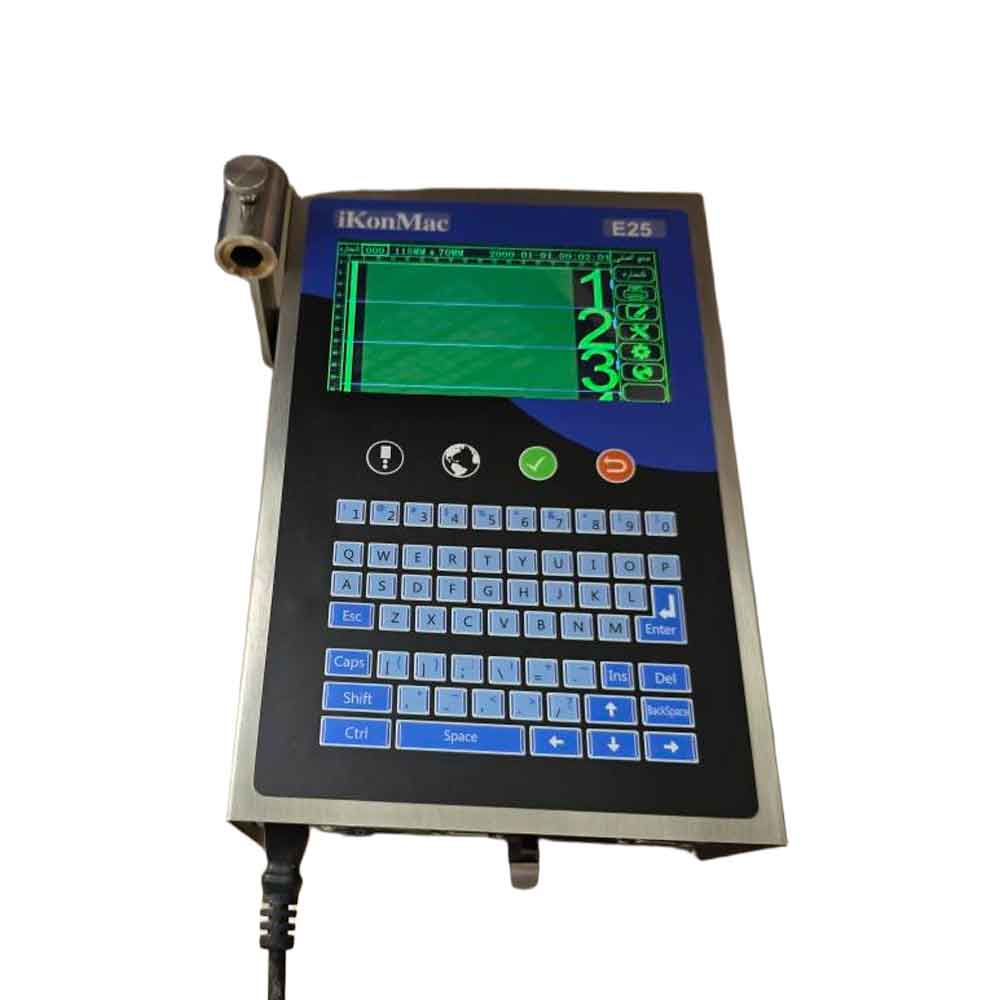

منوی اصلی دستگاه

در سمت راست صفحه نمایش، شش گزینه اصلی قرار گرفته است:

1. شماره حافظه
   هر شماره نشان دهنده یک حافظه برای ذخیره پیام است. قبل از نوشتن پیام باید یک حافظه خالی انتخاب شود.
2. پرینت
   با انتخاب این گزینه، دستگاه وارد حالت آماده چاپ می شود.
3. ویرایش پیام
   با آیکون مداد مشخص شده و برای افزودن متن، لوگو و بارکد مورد استفاده قرار می گیرد.
4. تنظیمات چاپ
   شامل تنظیماتی مانند کشیدگی چاپ، غلظت چاپ، تاخیر و جهت چاپ است.
5. <>تنظیمات دستگاه
   شامل تنظیمات هد، نمایشگر، انکودر و اطلاعات فنی دستگاه است.
6. انتخاب زبان
   از طریق این گزینه می توان زبان منوی دستگاه را تغییر داد.

نحوه پیام نویسی

برای نوشتن یک پیام، ابتدا باید یکی از حافظه های خالی انتخاب شود. سپس با لمس آیکون مداد وارد بخش ویرایش پیام خواهید شد.

در این قسمت با انتخاب گزینه ABC صفحه کلید باز شده و امکان تایپ متن فراهم می شود. سایر گزینه ها برای افزودن لوگو، بارکد و سایر اطلاعات مورد استفاده قرار می گیرند.

پس از باز شدن صفحه کلید، در سمت راست نمایشگر شش گزینه دیگر دیده می شود:

• انتخاب زبان صفحه کلید
• تغییر اندازه فونت از 1 تا 18 میلیمتر (بسته به نوع هد)
• افزودن تاریخ، زمان، شمارنده و ساعت کاری (FX)
• تنظیم فاصله خطوط، فاصله حروف و بزرگنمایی متن (AV)
• تغییر فونت از نقطه ای به خطی و بالعکس
• بازگشت به منوی قبلی

توصیه می شود تمامی تنظیمات مورد نیاز قبل از شروع پیام نویسی انجام شود.این تنظیمات باعث میشود شما یک چاپ دقیق داشته باشید و این دستگاه بهترین جت پرینتر از لحاظ تنظیمات می باشد.

اتصالات دستگاه

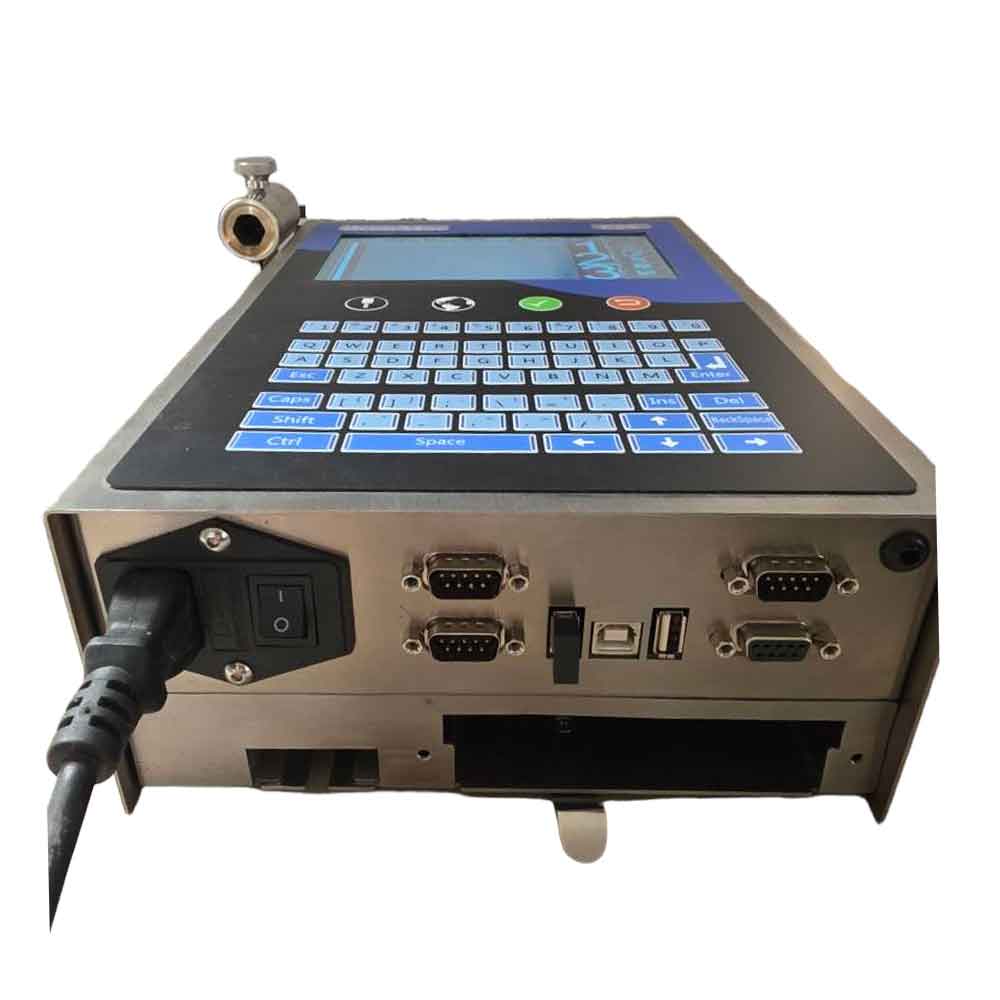

در قسمت پشت دستگاه موارد زیر قرار گرفته است:

• ورودی برق 220 ولت
• کلید روشن و خاموش
• فیوز 3 آمپر
• دو سوکت 9 پین برای اتصال سنسور و انکودر
• دانگل کنترل چاپ
• درگاه USB برای ارتباط با کامپیوتر
• محل اتصال فلش USB جهت انتقال لوگو، تصاویر و اطلاعات
• دو محل نصب سنسور با سوکت های مختلف

همچنین نقشه اتصالات و نحوه نصب دستگاه به صورت تصویری روی بدنه درج شده است تا اپراتور بتواند به راحتی از آن استفاده کند.

سیستم انتقال جوهر

در قسمت پشت دستگاه، خشاب کارتریج قرار گرفته است. با قرار دادن کارتریج، سوزن دمپر داخل کیسه جوهر قرار می گیرد و جوهر را به سمت هد هدایت می کند.

پس از دمپر، یک فیلتر قرار دارد که از ورود ذرات و ناخالصی ها به هد جلوگیری می کند. سپس جوهر از طریق شیلنگی به طول تقریبی 60 تا 70 سانتیمتر به هد منتقل می شود.

دستگاه دارای یک کابل 16 رشته ای است که اطلاعات چاپ را از برد اصلی به برد هد منتقل می کند. این کابل به همراه شیلنگ انتقال جوهر داخل یک لوله خرطومی قرار گرفته و به هد می رسد.

هد دستگاه

هد داخل یک محفظه استوانه ای از جنس استیل قرار گرفته است. پایه نگهدارنده هد از آلومینیوم ساخته شده تا انتقال حرارت به بهترین شکل انجام شود.

در قسمت پشت هد، یک اهرم چرخشی برای باز و بسته کردن درپوش محافظ هد قرار دارد. این درپوش از خشک شدن جوهر و همچنین آسیب دیدن هد جلوگیری می کند.

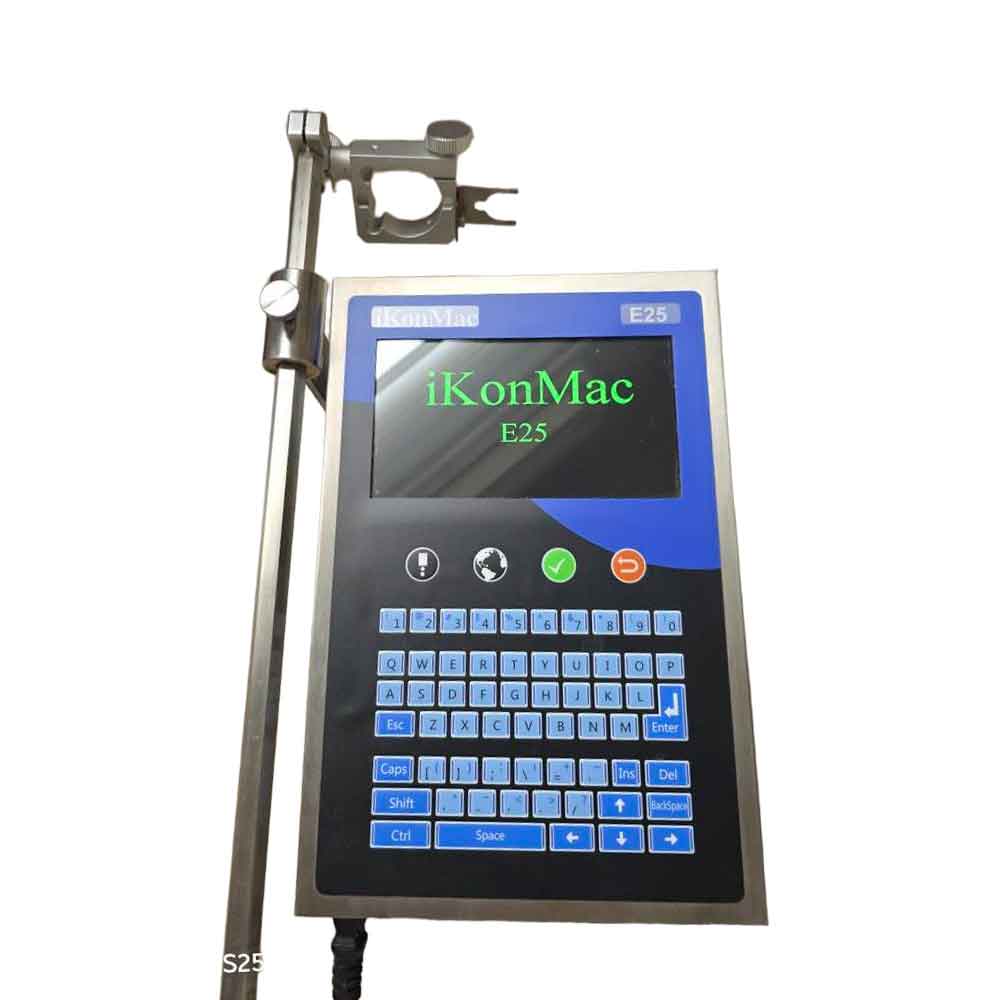

در سمت چپ دستگاه جت پرینتر نیز یک پایه آلومینیومی برای تنظیم فاصله هد تا محصول قرار گرفته است. هد توسط یک بست مکعبی نگهداری می شود که قابلیت چرخش تا 90 درجه را دارد و امکان تنظیم زاویه چاپ را فراهم می کند.

چهار طرف این بست دارای سوراخ های رزوه شده برای نصب سنسور (فتوسل) است.

در قسمت زیرین دستگاه نیز شیاری برای نصب روی پایه طراحی شده که امکان نصب کشویی دستگاه را فراهم می کند.

مشخصات چاپ جت پرینتر صنعتی iKonMac E25

جت پرینتر صنعتی iKonMac E25 با هد XAAR 128 قادر است با عرض چاپ 18 میلیمتر و طول چاپ نامحدود، کیفیت 150 DPI را روی انواع محصولات و بسته بندی ها ارائه دهد.

به دلیل قیمت مناسب جوهر مصرفی، هزینه چاپ با این دستگاه بسیار اقتصادی و مقرون به صرفه است.

نکات مهم هنگام استفاده

قبل از شروع کار، هد باید با اسپری حلال مخصوص تمیز شود. سپس با چند بار فشار دادن پمپ دستی که در زیر دستگاه قرار دارد، جوهر داخل هد جریان پیدا کند تا دستگاه آماده چاپ شود.

در صورتی که قرار است دستگاه بیش از یک هفته بدون استفاده بماند، توصیه می شود هر چند روز یک بار مراحل راه اندازی انجام شده و چند چاپ آزمایشی گرفته شود. این کار از خشک شدن هد جلوگیری کرده و باعث افزایش طول عمر آن خواهد شد.
